圓錐破碎機結構組成詳析

對于預投資圓錐破碎機設備的用戶朋友們來說，要想使其投資設備收益提升，那么對于該圓錐破碎機設備基礎建設就必須要有一定的了解，所以基于此，以下將是對圓錐破碎機結構組成的詳細介紹，具體如下：

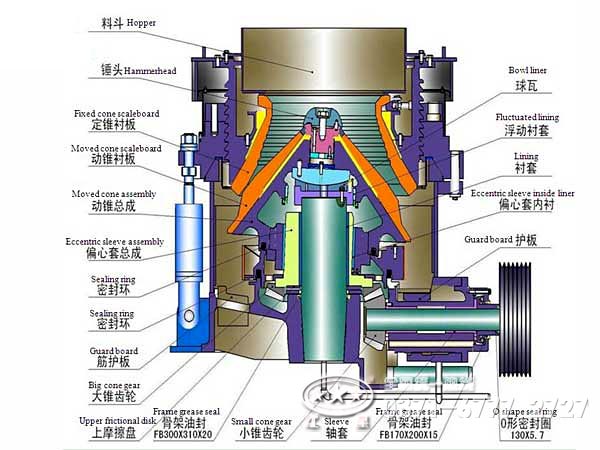

一般來說，圓錐破碎機結構主要包括機架、主軸、固定外錐及襯板、偏心套、可動內錐及襯板、潤滑系統、保險裝置等幾部分組成。具體詳情如下：

1、機架。圓錐破碎機機架又稱機座，是整個圓錐破碎機設備的支撐部件，由上架體和下架體組成，機架外殼連同下部中心東周套用鑄鋼鑄成整體部件。

2、主軸。主軸與機架的下架體中心輪毅采用錐面小過盈配合裝配，主軸開有軸向和徑向潤滑油孔。

3、偏心套。圓錐破碎機偏心套內部安裝有高鉛青銅襯套；下部通過螺栓安裝有大錐齒輪和止推軸承。另外，在偏心軸套上還裝有利用螺栓固定的配重組件，其內部灌鉛并安裝了耐磨保護襯板。

4、可動內錐及襯板。圓錐破碎機動錐上部采用螺栓連接固定有給料板組件，下部安裝有球面軸瓦。動錐外部安裝有高錳鋼制成的動錐襯板，可動內錐的下表面座在球面瓦上以便支撐。

5、固定外錐及襯板。圓錐破碎機定錐上部安裝的是給料料斗，為防止錐體磨損在內表面裝有環形傘狀錳鋼襯板，定錐外部是與調整環配合的梯形螺紋。

6、保險裝置。當有鐵類等難碎異物進入圓錐破碎機碎礦腔時，固定外錐受到較大的向上壓力，彈簧被壓縮，將支撐環及固定外錐抬起，排礦口增大，難碎異物排出后彈簧恢復正常狀態碎礦及開始正常工作。

7、潤滑系統。圓錐破碎機的潤滑系統及潤滑過程與粗碎圓錐機基本相同。

以上即是對圓錐破碎機內部結構組成的簡單介紹，希望能夠為您帶去一絲幫助性理解。
